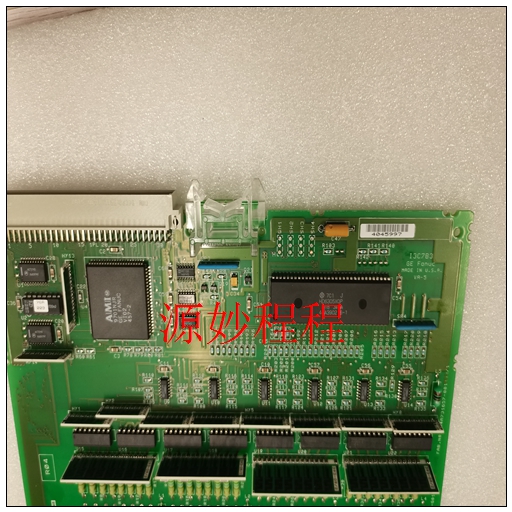

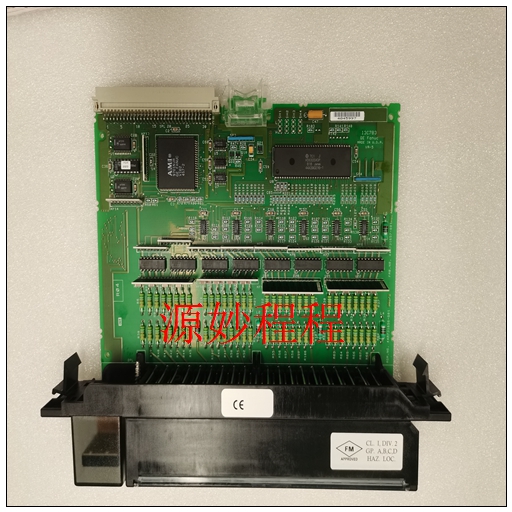

IC697MDL940是 GE Fanuc 90-70 系列的坚固耐用的16点输出继电器模块 ，在多功能性和易用性方面得分很高。它在低功率和中功率负载之间运行，例如灯、接触器和继电器。该模块在 120/240 VAC 或 24 VDC 电压下的额定电流为每点 2 安培。对于 125VDC 的电压，它具有每点 0.2 安培的电流。 IC697MDL940模块为继电器线圈供电。每个输出单独熔断并用 RC 缓冲器抑制。请确保找到模块顶部的 LED 指示灯。它们的作用是指示PLC模块上各点的ON-OFF状态。为了准确放置类似的 PLC 模块，该模块采用机械键控。它的配置是使用 MS-DOS 或安装在 Windows 95 或 Windows NT 等平台上的 Windows 编程软件完成的。这通常是通过使用 TCP/IP 协议的以太网连接完成的。编程设备的范围可以从个人 PC、IBM XT、AT 到 PS/2。

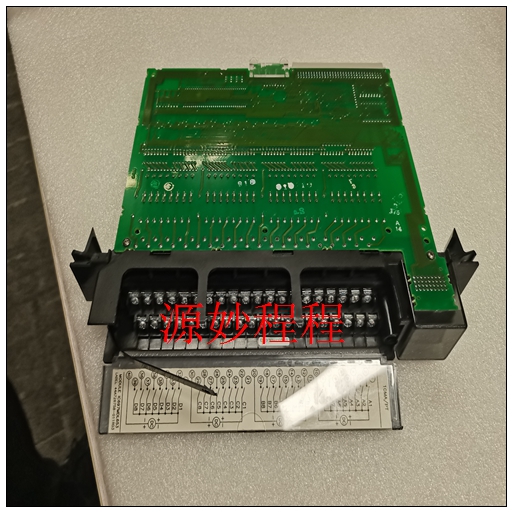

为了提供保护，每个输出都配备了一个 3 安培保险丝，可以用额定电压为 250 V 的快速熔断 3AG – 3.0 安培保险丝替换。3 安培 250 伏公制 5x20 毫米也非常合适。抑制每个输出的目的是尽量减少电路板上的高频噪声。此外，建议抑制开关负载以提高系统可靠性、延长触点寿命并‘’大限度地减少控制接线处的噪声。每个模块都带有一个机械臂，用于防呆安装。这可以防止一种类型的模块与另一种模块的无意替换或交换。 现场布线可拆卸板接受的电线尺寸范围从 AWG#22 (0.36mm2) 到 AWG#14 (2.1mm2)。两根电线可以端接在一根线束上，前提是它们的尺寸相同。对于这个模块，有足够的空间用于通过电路板空腔布线 40 个 #14 线束。线束通过接线板下角的电缆扎带固定在接线板上。
对于现场接线期间的‘’佳实践，请确保在拆卸或安装接线板之前先关闭电源。打开铰链门即可接触到用于固定接线板的千斤顶螺钉。要从模块上拆下接线板，请逆时针方向转动千斤顶螺钉，直到将其拆下。然后，抓住接线板的顶部，然后向外摆动。接线板可容纳从 AWG #22 (0.36mm) 到 AWG #14 (2.10 mm) 的电线尺寸。请务必注意，使用 AWG #14 (2.10mm) 电线时，‘’大绝缘直径不应超过 0.135 英寸。为了实现完美连接，只要两根线的尺寸相同，它们就可以端接在任何一个端子上。接线板的设计使其‘’多只能容纳 40 AWG #14 (2.10mm2) 电线。要为铰链门关闭提供足够的空间，它们应放置在距离终端末端不少于 8 英寸的位置。
所有连接完成后，线束用扎带牢牢固定。插入门标签以包含每个模块的接线信息。接线板设计用于接受从 AWG #22 (0.36 mm) 到 AWG #14 (2.10 mm) 的电线尺寸。重要的是，当使用 AWG #14 (2.10 mm2) 电线为所有点接线时，‘’大绝缘直径不得超过 0.135 英寸（3.43 毫米）。为确保正确连接，仅当两根导线尺寸相同时，才可将两根导线端接在任一端子上。4. 接线板‘’多可容纳 (40) AWG #14 (2.10 mm2) 电线。如果要使用 AWG #14 (2.10 mm2) 电线，则电线标记应放置在距离终端至少 8 英寸（203 毫米）的位置，以便为铰链门关闭提供足够的空间。
GE ge 模块 IC693DNM200iFIX是完全硬件独立的，它含有多个硬件品牌，每个均配备业内 的驱动程序选项，可实现通讯灵活性。此外，iFIX还采用了诸如OPC、VBA、ActiveX和.net等行业标准技术 - 更加易于配置和整合第三方产品。可扩展性随着将IFIX纳入Proficy产品阵容，您即可选择一个以Proficy为基础的综合解决方案。 iFIX可提供紧密集成的Proficy Historian组件，能启用诸如Plant Applications、Workflow和SPC等其他Proficy产品 - 这也提高了您的系统价值。此外，iFIX还适用于Proficy产品外的多种其他第三方解决方案 - 方便您在当前或今后使用。iFIX是可扩展性的解决方案，它可以对单一节点或多达200多个节点进行操作。此外，iFIX还可在多个平台上运行，便于您在整个企业内发挥iFIX的优势。除了具备可扩展性能外，iFIX还可实现高度网络安全性，且带有一套专有通讯系统、网络加密层，并可明确地与远程节点一起规定通讯。
