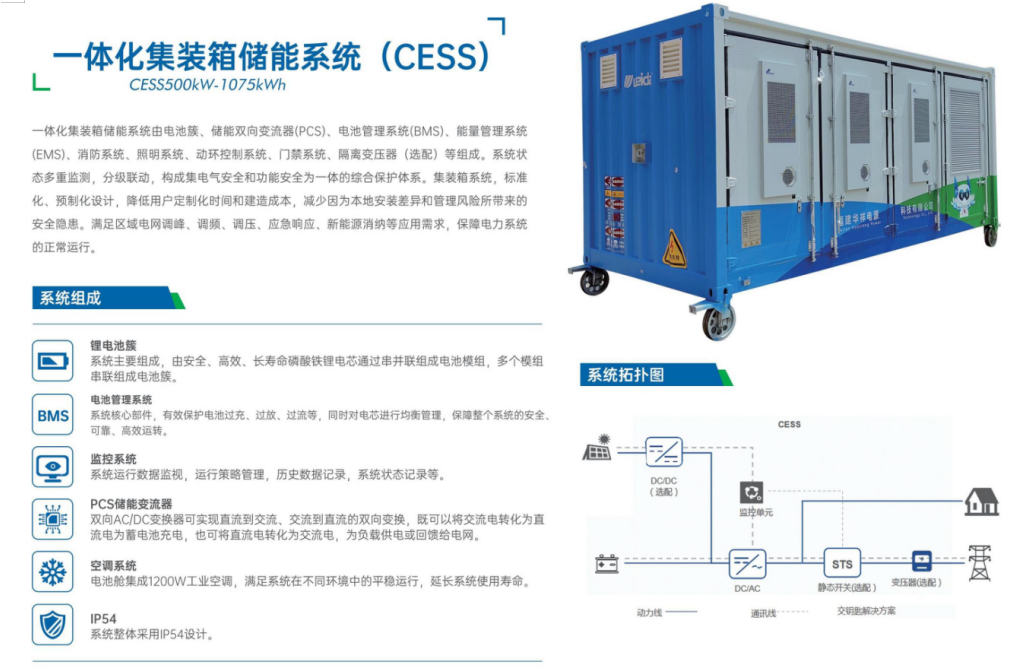

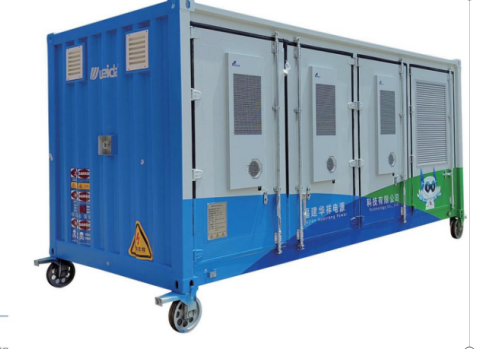

CESS500kW-1075kWh 一体化集装箱储能系统

产品详情：CESS500kW-1075kWh  一体化集装箱储能系统

安全可靠
优选LFP路线，严苛的安全性测试
从电芯到集装箱，分级温控策略，工业级温控系统
全方面电气保护:高低压分离、绝缘检测，接地保护、防雷设计电芯间7MM热隔离、绝缘支架设计
模组内置气溶胶消防措施,集装箱智能仓级消防，分级联动，多层防护电池组于PCS组串式连接，杜绝环流，安全性更高

高效便捷
高效化、数字化、智能化EMS系统架构设计
0.5C充放电倍率
故障预测、识别及快速定位

多维集成--体化
便于运输、安装及运维
模块化设计，方便维护、管理、扩容


系统组成
1.锂电池簇
系统主要组成，由安全、高效、长寿命磷酸铁锂电芯通过串并联组成电池模组，多个模组串联组成电池簇。

2.电池管理系统
系统核心部件,有效保护电池过充、过放、过流等，同时对电芯进行均衡管理，保障整个系统的安全、可靠、高效运转。

3.监控系统
系统运行数据监视，运行策略管理，历史数据.记录，系统状态记录等。

4.PCS储能变流器
双向AC/DC变换器可实现直流到交流、交流到直流的双向变换，既可以将交流电转化为直流，电为蓄电池充电，也可以将直流电转化为交流电，为负载供电或回馈给电网。

5.空调系统
电池舱集成1200W工业空调，满足系统在不同环境中的平稳运行，延长系统使用寿命。
6.IP54
系统整体采用IP54设计。

 系统组成
1.锂电池簇
系统主要组成，由安全、高效、长寿命磷酸铁锂电芯通过串并联组成电池模组，多个模组串联组成电池簇。

2.电池管理系统
系统核心部件,有效保护电池过充、过放、过流等，同时对电芯进行均衡管理，保障整个系统的安全、可靠、高效运转。

3.监控系统
系统运行数据监视，运行策略管理，历史数据.记录，系统状态记录等。

4.PCS储能变流器
双向AC/DC变换器可实现直流到交流、交流到直流的双向变换，既可以将交流电转化为直流，电为蓄电池充电，也可以将直流电转化为交流电，为负载供电或回馈给电网。

5.空调系统
电池舱集成1200W工业空调，满足系统在不同环境中的平稳运行，延长系统使用寿命。
6.IP54
系统整体采用IP54设计。

系统参数光伏参数
光伏接入功率:400KW
额定电流:606A
额定输入电压:3W+N+PE，380/400V
额定频率(Hz):50/60
交流参数<并网>
额定输出功率(kW):500
输出功率(kW):550
额定电网电压(V功):3W+N+PE，380/400V
电网电压范围:-15%~+10%
额定电网频率(Hz):50/60
电网频率范围(Hz):±2
输出电流谐波:<3%(额定功率)
直流分量:<o.5%ln.
功率因数:-0.9^ *+0.9
过载能力:105%]持续运行，<105%^120%6]:10min，120%):停止运行


交流参数<离网)
额定输出功率(kVD):500
输出功率(lkWD):550
额定输出电压(v功):3W+N+PE，380/400V
输出电压谐波:3%(线性满载)
额定频率(Hz):50/60
过载能:105%]持续运行，<105%^120%]:10min，120%):停止运行
电池参数
电芯类型:磷酸铁锂
单电池柜电量(kwh):215.04
电池柜数量:5
电池系统电量(kwh):1075.2
额定运行时长(h):2(可更改电池模块数量选配其他时长)
电池寿命:25℃ 0.5C/0.5C 100%DOD EOL80%>6000次
效率
效率:93%


保护
交流开关:具备
PV电操交流开关:具备
电网监测:具备
浪涌保护:具备
基本参数
尺寸<宽*深*高)(mm):6058*2438*2591
重量(kg):16000
隔离方式:系统内置隔离变
并离网切换装置:STS
防护等级:室外型IP54
工作温度范围:-20~55℃(>45℃降额)
相对湿度《无冷凝):0~95%
温控方式:空调
工作海拔(m):4000(>2000隆额)
显示:触摸屏
通讯接口:RS485、CAN、LAN

系统特点1安全可靠
优选LFP路线严苛的安全性测试
从电芯到集装箱，分级温控策略工业级温控系统
全方面电气保护:高低压分离、绝缘检测，接地保护、防雷设计电芯间7MM热隔离、绝缘支架设计模组内置气溶胶消防措施，集装箱智能仓级消防，分级联动，多层防护电池组于PCS组串式连接，杜绝环流，安全性更高

2.多维集成一体化
便于运输，安装及运维
模块化设计，方便维护、管理、扩容

3.智能高效
高效化、数字化、智能化EMS系统架构设计
0.5C充放电倍率
故障预测、识别及快速定位
