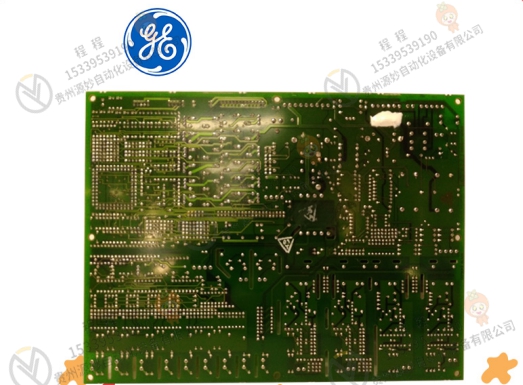

DS200FGPAG1AFC 门脉冲放大器板

型号:DS200FGPAG1AFC

门脉冲放大器板DS200FGPAG1A属于通用电气工业系统公司生产的LS2100系列。该板具有与 LCI(负载换向逆变器)一起使用的三个主要但基本的功能,这些功能是 SCR 状态监控、栅极驱动器和开关电源。每个三相可控硅桥也有3个FGPA。DS200FGPAG1A 上的电源电压应在 120 VRM 输入时读取,最大电压大约应在 350 VA 时读取。

DS200FGPAG1A 技术规格

型号 DS200FGPAG1A
共同修订 DS200FGPAG1AMD、DS200FGPAG1AKD、DS200FGPAG1AHD、DS200FGPAG1AFC
系列 LS2100
OEM/制造商 通用电气能源公司
部分特定手册 GEI-100223
测试点数 30、9 个用于 A 门、9 个用于 B 门、12 个用于电池状态监视器
十二脉冲转换器电源电压 2080 或 3300 伏交流电
兼容性 不向后兼容
栅极驱动电路数量
光纤连接器数量 15、1个光纤发射器,14个光纤接收器

关于 DS200FGPAG1A 的常见问题



什么是 DS200FGPAG1A?

DS200FGPAG1A 是一款栅极脉冲放大器卡,可为 SCR 桥的一相提供栅极电源、监控 SCR 状态并将交流电源转换为直流电源。


哪里可以找到 DS200FGPAG1A 的手册?

DS200FGPAG1A 的说明手册为 GEI-100223,可根据要求从 AX Control 获取。


DS200FGPAG1A 板上有三个主要功能。他们是什么以及他们做什么?

三个主要功能是开关电源、栅极驱动器和 SCR 状态监控。电源开关功能的目的是将接收到的交流电压转换为选通和状态功能所需的直流电压。SCR 状态监控的目的是累积来自所连接 FHVA 的电池电压信息,并通过光学串行数据链路将信息转发至 LCI 控制器。栅极驱动器用于为 SCR 桥的一相提供任何栅极电源。有关这些功能的更多信息,请参见《GEI-100223 门脉冲放大器用户指南》的首页。


DS200FGPAG1A 板上有 30 个测试点,位于 Gate A、Gate B 和电池状态监控测试点之间。A门测试点的描述是什么?

A 门有 9 个测试点,很多测试点都有各自的描述,名称也不同,有的如下: TP101,名称 1PUSH1,描述 逻辑 1=命令启动推周期;TP105,命名法VLINKA,描述初级电压;和 TP110,命名法 0RELA,描述 逻辑 0 = 释放门驻留。


门脉冲放大器板可接受的功率输入是多少?

FGPA 可接受 120 Vrms Ù 20%、50/60 Hz、;大约 350 VA 的电源输入。FGPA 模型上有四个不同的点可以接受电压,如下所示,P15 在不受监控时通常接受 13.5-14.5 VDC 的电源,P5 接受 4.7-5.1 VDC 之间的电压,P90 接受大于或等于81 VDC,P40 将接受大于或等于 25 VDC。


什么源向 FGPA 板上的推挽电路提供栅极电流?

有两种不同的来源,即门基座和门后廊。

产品描述

门脉冲放大器板DS200FGPAG1A属于通用电气工业系统公司生产的LS2100系列。该板具有与 LCI(负载换向逆变器)一起使用的三个主要但基本的功能,这些功能是 SCR 状态监控、栅极驱动器和开关电源。每个三相可控硅桥也有3个FGPA。DS200FGPAG1A 上的电源电压应在 120 VRM 输入时读取,;大电压大约应在 350 VA 时读取。

 DS200FGPAG1AFC 门脉冲放大器板

GE适配器板是通用电气(General Electric)公司生产的一种电子设备,用于将一种形式的信号或电源转换为另一种形式,以适应不同的设备或系统需求。这些适配器板广泛应用于工业、商业和家庭环境,为各种设备提供必要的电源或信号转换功能。

GE作为一个全球知名的电气和电子解决方案提供商,其适配器板通常具有高质量、可靠性和性能优异的特点。这些适配器板可能具备多种功能,如电压转换、信号放大、隔离保护等,以满足不同应用场景的需求。

具体到不同的GE适配器板产品,其特性和应用可能会有所不同。例如,有些适配器板可能专为特定设备或系统设计,具有独特的接口和功能;而其他适配器板则可能具有更广泛的适用性,可用于多种不同的设备和系统。

DS200FGPAG1AFC 门脉冲放大器板
